当前位置：| 信息来源：挑战团队 | 作者: 徐飞飞 | 发布日期: 2018-11-14 | 浏览次数：4968次 |
保护视力色:
        | 分享到： |  |  |
挑战计划微纳结构/器件方向开展了对软质材料铅的超声滚压试验，初步探索了超声滚压参数（吃刀量、进给量、转速和电流）对铅表面完整的影响规律。通过单因素法设计超声滚压试验方案，了解各因素对铅表面粗糙度的影响，为进一步实现铅表面状态的调控打下基础。

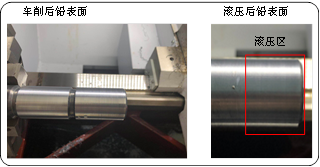

滚压前后表面质量

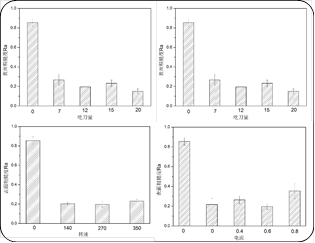

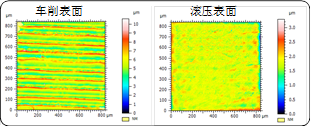

滚压前后表面粗糙度情况
试验过程先对铅棒进行车削，再进行超声滚压，采用白光干涉仪测试表面粗糙度，实验结果表明，车削表面粗糙度Ra平均为0．86μm，超声滚压后材料表面粗糙度最高可达0．16μm，材料表面粗糙度发生了大幅度的降低；通过对各个滚压参数分析发现进给量和电流是影响滚压表面粗糙度的主要因素，吃刀量与转速是影响表面粗糙度的次要因素；在改变电流参数中发现，对于表面粗糙度指标而言，无超声振动作用的滚压效果比部分有超声振动作用的滚压效果好，如果电流选择适当超声振动能够使表面粗糙度进一步降低。下一步将展开超声滚压参数对材料表层组织、晶粒尺度和硬度等方面的影响进行规律性研究。
